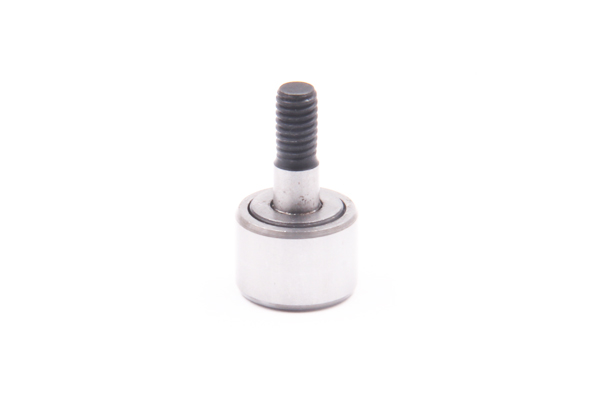

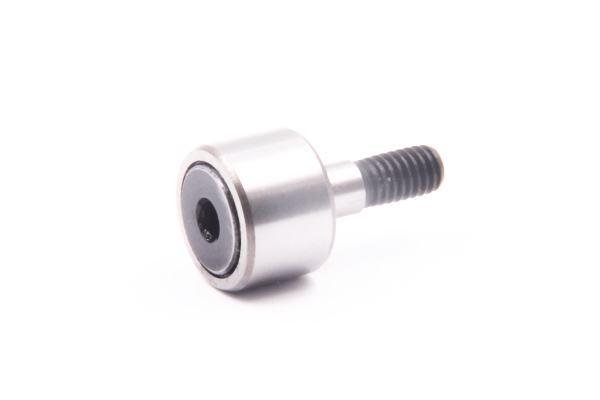

KR/KRV系列螺栓滚轮滚针轴承
KR/KRV系列螺栓滚轮滚针轴承是要由一根螺栓轴和厚壁外圈及其它轴承元件组成的轴承单元


产品特点

螺栓滚轮滚针轴承（KR, KRV系列）的产品说明

曲线滚轮（也叫螺栓轴承，凸轮轴承，曲线滚轮滚针轴承，滚轮轴承，滚轮滚针轴承, 螺栓滚轮滚针轴承）KR, KRV系列主要是要由一根螺栓轴和厚壁外圈及其它轴承元件组成的轴承单元。螺栓型曲线滚轮一般为满装滚子结构，螺栓轴滚道部位经过淬火，为避免应力集中，滚轮的厚壁外圈外表面为弧形。外圈有两个整体挡边，轴向由滚子引导。螺栓轴头部和压装的侧挡圈通过滚子为外圈提供轴向支承。 螺栓轴上可以带上六角螺母以便快速，方便地将轴承安装到对应的机器部件上。曲线滚轮主要适用于轨道传输等机械设备上。


螺栓滚轮滚针轴承（KR, KRV系列）的主要特点

1.承受冲击负荷，减少变形和弯曲应力；
2.螺栓为轴，配合螺母方便安装；
3.结构多样，用途广泛。

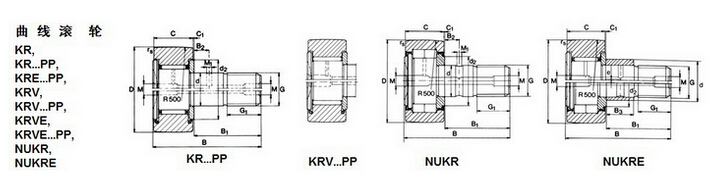

规格参数

外径
Outside Diameter		 轴承型号Bearing Designation 外形尺寸Boudary Dimensions MNm 基本额定负荷Basic Load Rating (N) 极限转速
Limiting
Speed
不带偏心套Without eccentric sleeve 带偏心套With eccentric sleeve D d C rs B B1 B G G1 M M1 C1 d2 d1 B3 e 动Co 静Cor 作为支承滚轮
As yoke tpye track rollers
mm 动Cow 静Corw rmp
16 KR16 KRE16 16 6 11 0.15 28 16 — M 6 8 4 — 0.6 12 9 7 0.5 3 3800 3750 3150 3300 22000
KR16PP KRE16PP 16 6 11 0.15 28 16 — M 6 8 4 — 0.6 12 9 7 0.5 3 3800 3750 3150 3300 16000
KRV16 KRVE16 16 6 11 0.15 28 16 — M 6 8 4 — 0.6 12 9 7 0.5 3 6400 8500 4850 6500 8500
KRV16 PP KRVE16PP 16 6 11 0.15 28 16 — M 6 8 4 — 0.6 12 9 7 0.5 3 6400 8500 4850 6500 8500
19 KR19 KRE19 19 8 11 0.15 32 20 — M 8 10 4 — 0.6 14 11 9 0.5 8 4250 4600 3500 3900 20000
KR19PP KRE19PP 19 8 11 0.15 32 20 — M 8 10 4 — 0.6 14 11 9 0.5 8 4250 4600 3500 3900 14000
KRV19 KRVE19 19 8 11 0.15 32 20 — M 8 10 4 — 0.6 14 11 9 0.5 8 7300 10800 5500 7900 7000
KRV19PP KRVE19PP 19 8 11 0.15 32 20 — M 8 10 4 — 0.6 14 11 9 0.5 8 7300 10800 5500 7900 7000
22 KR22 KRE22 22 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 5700 6500 4450 5200 16000
KR22PP KRE22PP 22 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 5700 6500 4450 5200 11000
KRV22 KRVE22 22 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 8600 12900 6300 9100 6000
KRV22PP KRVE22PP 22 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 8600 12900 6300 9100 6000
26 KR26 KRE26 26 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 5700 6500 5100 6200 16000
KR26PP KRE26PP 26 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 5700 6500 5100 6200 11000
KRV26 KRVE26 26 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 8600 12900 7300 11300 6000
KRV26PP KRVE26PP 26 10 12 0.3 36 23 — M 10X1 12 4 — 0.6 17 13 10 0.5 15 8600 12900 7300 11300 6000
30 KR30 KRE30 30 12 14 0.6 40 25 6 M 12X1.5 13 4 3 0.6 23 15 11 0.5 22 8100 9700 6800 8400 11000
KR30PP KRE30PP 30 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 8100 9700 6800 8400 8300
KRV30 KRVE30 30 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 12200 19000 9500 14600 4500
KRV30PP KRVE30PP 30 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 12200 19000 9500 14600 4500
32 KR32 KRE32 32 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 8100 9700 7100 9000 11000
KR32PP KRE32PP 32 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 8100 9700 7100 9000 8300
KRV32 KRVE32 32 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 12200 19000 10000 15800 4500
KRV32PP KRVE32PP 32 12 14 0.6 40 25 6 M 12X1.5 13 6 3 0.6 23 15 11 0.5 22 12200 19000 10000 15800 4500
35 KR35 KRE35 35 16 18 0.6 52 32.5 8 M 16X1.5 17 6 3 0.8 27 20 14 1 58 12900 19000 9700 14100 7000
KR35PP KRE35PP 35 16 18 0.6 52 32.5 8 M 16X1.5 17 6 3 0.8 27 20 14 1 58 12900 19000 9700 14100 7000
KRV35 KRVE35 35 16 18 0.6 52 32.5 8 M 16X1.5 17 6 3 0.8 27 20 14 1 58 18300 35000 12800 23000 3400
KRV35PP KRVE35PP 35 16 18 0.6 52 32.5 8 M 16X1.5 17 6 3 0.8 27 20 14 1 58 18300 35000 12800 23000 3400
NUKR35 NUKRE35 35 16 18 0.6 52 32.5 8 M 16X1.5 17 6 3 0.8 21 20 14 1 58 23000 27000 16000 18300 6500
40 KR40 KRE40 40 18 20 1 58 36.5 8 M 18X1.5 19 6 3 0.8 32 22 16 1 87 14200 20400 10900 15500 6000
KR40 PP KRE40PP 40 18 20 1 58 36.5 8 M 18X1.5 19 6 3 0.8 32 22 16 1 87 14200 20400 10900 15500 6000
KRV40 KRVE40 40 18 20 1 58 36.5 8 M 18X1.5 19 6 3 0.8 32 22 16 1 87 21000 39500 14800 26500 2900
KRV40PP KRVE40PP 40 18 20 1 58 36.5 8 M 18X1.5 19 6 3 0.8 32 22 16 1 87 21000 39500 14800 26500 2900
NUKR40 NUKRE40 40 18 20 1 58 36.5 8 M 18X1.5 19 6 3 0.8 23 22 16 1 87 24800 31000 18500 22800 5500
47 KR47 KRE47 47 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 19500 32000 15500 25500 4900
KR47PP KRE47PP 47 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 19500 32000 15500 25500 4900
KRV47 KRVE47 47 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 28000 59000 20600 42000 2600
KRV47PP KRVE47PP 47 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 28000 59000 20600 42000 2600
NUKR47 NUKRE47 47 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 27 24 18 1 120 39000 50000 28000 34500 4200
52 KR52 KRE52 52 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 19500 32000 16800 28500 4900
KR52PP KRE52PP 52 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 19500 32000 16800 28500 4900
KRV52 KRVE52 52 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 28000 59000 22500 48000 2600
KRV52PP KRVE52PP 52 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 37 24 18 1 120 28000 59000 22500 48000 2600
NUKR52 NUKRE52 52 20 24 1 66 40.5 9 M 20X1.5 21 8 4 0.8 31 24 18 1 120 43500 60000 29000 37500 3400
62 KR62 KRE62 62 24 29 1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 30500 53000 26500 47500 3800
KR62PP KRE62PP 62 24 29 1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 30500 53000 26500 47500 3800
KRV62 KRVE62 62 24 29 1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 41500 91000 34000 76000 2200
KRV62PP KRVE62PP 62 24 29 1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 41500 91000 34000 76000 2200
NUKR62 NUKRE62 62 24 29 1 80 49.5 11 M 24X1.5 25 8 4 0.8 38 28 22 1 220 59000 79000 40500 51000 2600
72 KR72 KRE72 72 24 29 1.1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 30500 53000 28000 53000 3800
KR72PP KRE72PP 72 24 29 1.1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 30500 53000 28000 53000 3800
KRV72 KRVE72 72 24 29 1.1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 41500 91000 37000 85000 2200
KRV72PP KRVE72PP 72 24 29 1.1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 41500 91000 37000 85000 2200
NUKR72 NUKRE72 72 24 29 1.1 80 49.5 11 M 24X1.5 25 8 4 0.8 44 28 22 1 220 65000 93000 45000 61000 2100
80 KR80 KRE80 80 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 45000 85000 39500 77000 2600
KR80PP KRE80PP 80 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 45000 85000 39500 77000 2600
KRV80 KRVE80 80 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 60000 142000 49500 120000 1700
KRV80PP KRVE80PP 80 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 60000 142000 49500 120000 1700
NUKR80 NUKRE80 80 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 47 35 29 1.5 450 95000 133000 67000 93000 1800
85 KR85 KRE85 85 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 45000 85000 40500 80000 2600
KR85PP KRE85PP 85 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 45000 85000 40500 80000 2600
90 KR90 KRE90 90 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 45000 85000 41500 83000 2600
KR90PP KRE90PP 90 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 45000 85000 41500 83000 2600
KRV90 KRVE90 90 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 60000 142000 53000 130000 1700
KRV90PP KRVE90PP 90 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 53 35 29 1.5 450 60000 142000 53000 130000 1700
NUKR90 NUKRE90 90 30 35 1.1 100 63 15 M 30X1.5 32 8 4 1 47 35 29 1.5 450 95000 133000 77000 110000 1800
