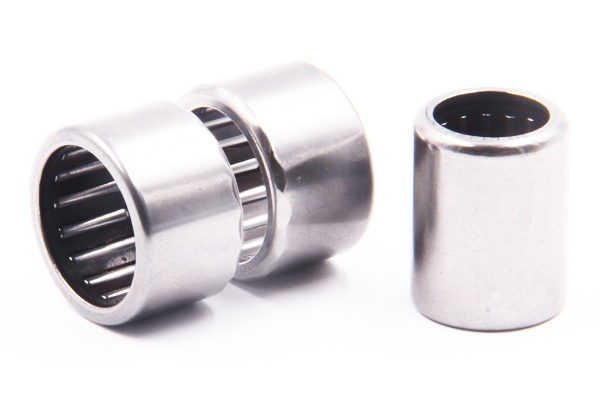

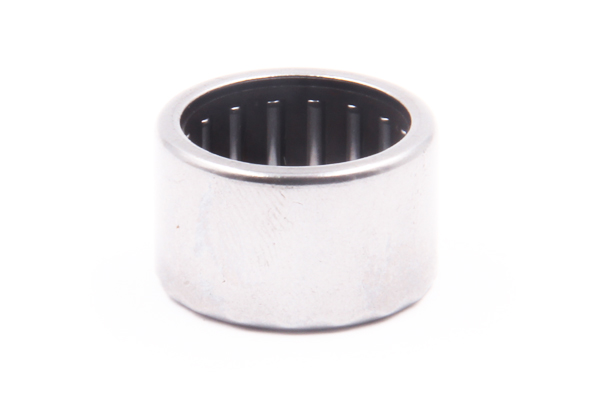

HF/HFL系列单向滚针轴承
HF/HFL系列单向滚针轴承是合金板材拉伸而成的薄壁外圈，保持架，弹簧片和滚针组成的单方向运动的轴承

单向滚针轴承(HF, HFL系列)的产品说明

单向滚针轴承（HF, HF系列），单向离合器轴承，单向离合器滚针轴承，冲压外圈滚针离合器俗称单向轴承或者单向滚针轴承。HF(滚针离合器)：由冲压外圈和塑料保持架组成；保持架可以自带塑料簧片也可以上不锈钢簧片引导滚针，外圈上的斜面滚道和滚针作为锁紧装置。HFL(离合器和轴承组件)：支承轴承装在滚针离合器的两侧并承受径向负荷,作为支承轴承的是滚针和塑料保持架组件。单向滚针轴承可作为转换器、止回装置、超越离合器，广泛应用于健身器材，点钞机，洗衣机，渔具，玩具车等需要起到逆止作用的传动件上。

单向滚针轴承（HF, HFL系列）主要特点

单向滚针轴承（HF, HFL系列）主要特点：
1.单向运动，反向锁紧；
2.转换频率及转换精度高。

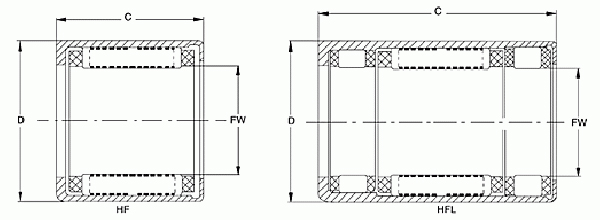

轴径	轴承型号	参考	外形尺寸			额定负荷		极限转速		传递扭矩
Shaft	Bearing Designation	重量	BoundaryDimensions			BasicLoadRating		Limiting Speed		Transmission torque
Diameter		Weight	Fw	D	C	动	静	脂润滑	油润滑	N.m
			Fw	D	C	Dynamic	Static	Grease	Oil
mm		g	mm			N		rpm
4	HF0406	1	4	8	6			34000	14000	0.34
6	HF0612	3	6	10	12			23000	13000	1.76
8	HF0812	3.5	8	12	12			17000	12000	3.15
10	HFl012	4	10	14	12			14000	11000	5.3
12	HFl216	11.6	12	18	16			11000	8000	12.2
14	HFl416	13	14	20	16			9500	8000	17.3
16	HFl616	14	16	22	16			8500	7500	20.5
18	HFl816	15.5	18	24	16			7500	7500	24.1
20	HF2016	17	20	26	16			7000	6500	28.1
25	HF2520	30.9	25	32	20			5500	5500	66
30	HF3020	36	30	37	20			4500	4500	90
35	HF3520	40	35	42	20			3900	3900	121
4	HFL0408	1.6	4	8	8			34000	14000	0.34
6	HFL0615	4	6	10	15	4050	4650	23000	13000	1.76
8	HFL0822	6.3	8	12	22	4300	4650	17000	12000	3.15
10	HFLl022	7.4	10	14	22	6300	6500	14000	11000	5.3
12	HFLl226	18	12	18	26	7100	7700	11000	8000	12.2
14	HFLl426	20.3	14	20	26	7300	8400	9500	8000	17.3
16	HFLl626	22	16	22	26	8300	10300	8500	7500	17.3
18	HFLl826	24.4	18	24	26	8200	10400	7500	7500	20.5
20	HFL2026	27	20	26	26	10900	14100	7000	6500	28.5
25	HFL2530	44	25	32	30	12600	17600	5500	5500	66
30	HFL3030	51	30	37	30	13000	19300	4500	4500	90
35	HFL3530	58	35	42	30			3900	3900	121
