宁波舫源轴承有限公司

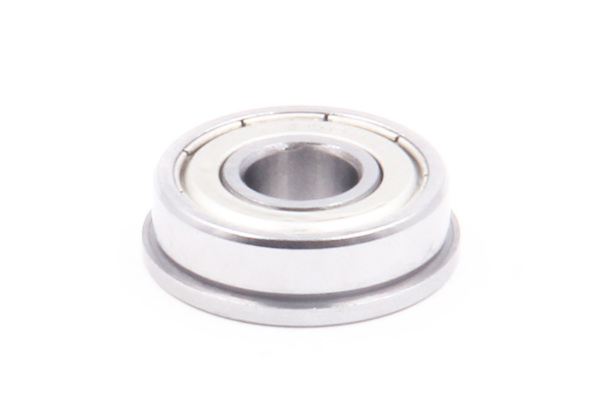

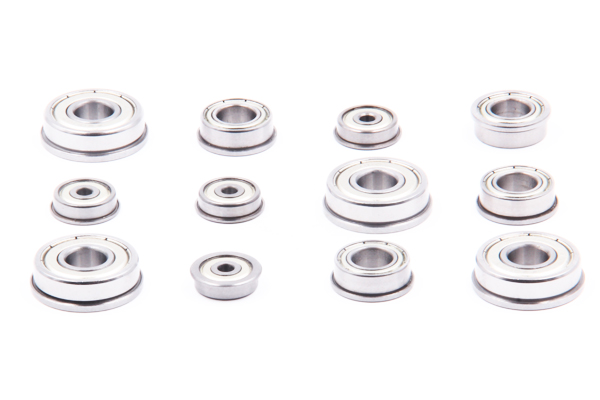

F系列和MF系列法兰深沟球轴承
F系列和MF系列法兰深沟球轴承是带法兰，带挡边的微型球轴承

法兰深沟球轴承的特性和应用

1. 在超小孔径的微型轴承中，带法兰（挡边）微型球轴承可分为ZZ钢板轴承防尘盖系列、RS橡胶轴承密封圈系列、特富龙轴承密封圈系列、法兰盘系列、不锈钢系列、陶瓷球系列等。微型球轴承具有广泛的用途。适用于高速回转、低摩擦扭矩、低振动、低噪音要求的产品。
2. 带法兰（挡边）微型轴承适用于各类工业设备、小型回转电机；办公器械；微型电机软驱动器；压力转子；齿科牙钻；硬盘马达；步进电机；录像机磁鼓；玩具模型；风扇；滑轮；滚轮、传动设备、娱乐设备等。

法兰深沟球轴承的产品说明

1，开式轴承是指不带任何密封盖的轴承。
2，封闭式轴承指轴承两边带密封盖或密封盖，ZZ表示两边带金属盖，2RS表示两边带密封盖，客户可以根据自己的要求选择不同的密封盖或密封盖。
3，同一个尺寸的轴承，客户可以选择不同的材料，等级。材料分别有：轴承钢、碳钢、不锈钢、塑料等。精度等级有P0,P6,P5级,或称ABEC-1,ABEC-3,ABEC-5,ABEC-7等.
4，以下尺寸为按国际标准的轴承的基本尺寸，如客户有不同的要求，我们可以定做。
5，相同的轴承有各种不同的代号和叫法，请确认自己需要的轴承的尺寸。

法兰深沟球轴承的主要结构形式

A.法兰深沟球轴承F系列和MF系列型；
B.外围有止动槽的英制深沟球轴承N型；
C.一面带防尘盖的英制深沟球轴承Z, 两面带防尘盖的2Z型；
D.一面带防尘圈（接触式）的英制深沟球轴承RS型，两面接触密封2RS型；
E.一面带密封圈（非接触式）的英制深沟球轴承RZ型，两面非接触式的深沟球轴承2RS型；

外形尺寸 Boundary dimensions (mm)									轴承代号 Bearing No.			额定负荷 Load rating（N）		极限转速 Limiting speeds (rpm)
d	D	B	B1	D1	D2	C1	C2	rsmix	Open	Shielded	Sealed	Cr	Cor	Grease	Oil
3	8	3	4	9.5	9.5	0.7	0.9	0.1	F693	F693ZZ	－	560	179	60000	67000
	9	2.5	4	10.2	10.6	0.6	0.8	0.15	MF93	MF93ZZ	－	570	187	56000	67000
	9	3	5	10.5	10.5	0.7	1.0	0.15	F603	F603ZZ	－	570	187	56000	67000
	10	4	4	11.5	11.5	1.0	1.0	0.15	F623	F623ZZ	F623-2RS	630	218	50000	60000
	13	5	5	15	15	1.0	1.0	0.2	F633	F633ZZ	F633-2RS	1300	485	40000	48000
4	7	2	2.5	8.2	8.2	0.6	0.6	0.1	MF74	MF74ZZ	－	310	115	60000	67000
	8	2	3	9.2	9.2	0.6	0.6	0.1	MF84	MF84ZZ	－	395	139	56000	67000
	9	2.5	4	10.3	10.3	0.6	1.0	0.1	F684	F684ZZ	F684-2RS	640	225	53000	63000
	10	3	4	11.2	11.6	0.6	0.8	0.15	MF104	MF104ZZ	－	585	204	48000	56000
	11	4	4	12.5	12.5	1.0	1.0	0.15	F694	F694ZZ	F694-2RS	960	345	48000	56000
	12	4	4	13.5	13.5	1.0	1.0	0.2	F604	F604ZZ	F604-2RS	970	360	48000	56000
	13	5	5	15	15	1.0	1.0	0.2	F624	F624ZZ	F624-2RS	1300	485	40000	48000
	16	5	5	18	18	1.0	1.0	0.3	F634	F634ZZ	F634-2RS	1880	680	36000	43000
5	8	2	2.5	9.2	9.2	0.6	0.6	0.1	MF85	MF85ZZ	－	310	120	53000	63000
	9	2.5	3	10.2	10.2	0.6	0.6	0.15	MF95	MF95ZZ	－	430	168	50000	60000
	10	3	4	11.2	11.6	0.6	0.8	0.15	MF105	MF105ZZ	－	430	168	50000	60000
	11	3	5	12.5	12.5	0.8	1.0	0.15	F685	F685ZZ	－	715	281	45000	53000
	13	4	4	15	15	1.0	1.0	0.2	F695	F695ZZ	F695-2RS	1080	430	43000	50000
	14	5	5	16	16	1.0	1.0	0.2	F605	F605ZZ	F605-2RS	1090	440	40000	50000
	16	5	5	18	18	1.0	1.0	0.3	F625	F625ZZ	F625-2RS	1880	680	36000	43000
	19	6	6	22	22	1.5	1.5	0.3	F635	F635ZZ	F635-2RS	2340	885	32000	40000
6	10	2.5	3	11.2	11.2	0.6	0.6	0.1	MF106	MF106ZZ	－	495	218	45000	53000
	12	3	4	11.2	11.6	0.6	0.8	0.15	MF126	MF126ZZ	MF126-2RS	715	292	43000	50000
	13	3.5	5	15	15	1.0	1.1	0.15	F686	F686ZZ	F686-2RS	1080	440	40000	50000
	15	5	5	17	17	1.2	1.2	0.2	F696	F696ZZ	F696-2RS	1470	600	40000	45000
	17	6	6	19	19	1.2	1.2	0.3	F606	F606ZZ	F606-2RS	1970	735	38000	45000
	19	6	6	22	22	1.5	1.5	0.3	F626	F626ZZ	F626-2RS	2340	885	32000	40000
	22	7	7	25	25	1.5	1.5	0.3	F636	F636ZZ	F636-2RS	3300	1370	30000	36000
7	11	2.5	3	12.2	12.2	0.6	0.6	0.1	MF117	MF117ZZ	－	455	201	43000	50000
	13	3	4	14.2	14.6	0.6	0.8	0.15	MF137	MF137ZZ	－	540	276	40000	48000
	14	3.5	4	16	16	1.0	1.1	0.15	F687	F687ZZ	F687-2RS	1170	510	40000	45000
	17	5	5	19	19	1.2	1.2	0.3	F697	F697ZZ	F697-2RS	1610	710	36000	43000
	19	6	6	22	22	1.5	1.5	0.3	F607	F607ZZ	F607-2RS	2340	885	36000	43000
	22	7	7	25	25	1.5	1.5	0.3	F627	F627ZZ	F627-2RS	3300	1370	30000	36000
	26	9	9	29	29	2.0	2.0	0.3	F637	F637ZZ	F637-2RS	4560	1980	28000	48000
8	12	2.5	3.5	13.2	13.6	0.6	0.8	0.1	MF128	MF128ZZ	－	545	275	40000	45000
	14	3.5	4	15.6	15.6	0.8	0.8	0.15	MF148	MF148ZZ	MF148-2RS	820	385	38000	43000
	16	4	5	18	18	1.0	1.1	0.2	F688	F688ZZ	F688-2RS	1605	715	36000	43000
	19	6	6	22	22	1.5	1.5	0.3	F698	F698ZZ	F698-2RS	2240	910	36000	40000
	22	7	7	25	25	1.5	1.5	0.3	F608	F608ZZ	F608-2RS	3300	1370	30000	36000
	24	8	8	26	26	2.0	2.0	0.3	F628	F628ZZ	F628-2RS	3350	1430	28000	40000
	28	9	9	30.25	30.25	2.25	2.25	0.3	F638	F638ZZ	F638-2RS	4550	1970	28000	42000
9	17	4	5	19	19	1.0	1.1	0.2	F689	F689ZZ	F689-2RS	1330	665	36000	40000
	20	6	6	23	23	1.5	1.5	0.3	F699	F699ZZ	F699-2RS	2850	1090	34000	38000
	24	7	7	27	27	1.5	1.5	0.3	F609	F609ZZ	F609-2RS	3350	1430	32000	34000
	26	8	8	28	28	2.0	2.0	0.3	F629	F629ZZ	F629-2RS	4550	1970	28000	30000
10	19	5	5	21	21	1.0	1.0	0.3	F6800	F6800ZZ	F6800-2RS	1600	755	34000	40000
	22	6	6	25	25	1.5	1.5	0.3	F6900	F6900ZZ	F6900-2RS	2700	1270	32000	38000
	26	8	8	28	28	2.0	2.0	0.3	F6000	F6000ZZ	F6000-2RS	4550	1970	28000	30000
12	21	5	5	23	23	1.1	1.1	0.3	F6801	F6801ZZ	F6801-2RS	1920	1040	32000	20000
12	24	6	6	26.5	26.5	1.5	1.5	0.3	F6901	F6901ZZ	F6901-2RS	2890	1460	30000	20000
15	24	5	5	26	26	1.1	1.1	0.3	F6802	F6802ZZ	F6802-2RS	2070	1260	28000	34000
15	28	7	7	30.5	30.5	1.5	1.5	0.3	F6902	F6902ZZ	F6902-2RS	4350	2260	26000	30000
